Magic-70 Многофункциональный 4х осный гравировально-фрезерный станок

У станка теперь нет задней стенки - можно крепить длинные предметы, например пистолеты, кортики и сабли.

Добавлена функция регулировки оборотов шпинделя. Можно подключить выносной пульт управления станком.

Станок предназначен для профессионального использовании в ювелирном производстве.

УЛУЧШЕНИЯ ВНЕСЕННЫЕ В ФРЕЗЕРНО-ГРАВИРОВАЛЬНЫЙ СТАНОК MAGIC 70

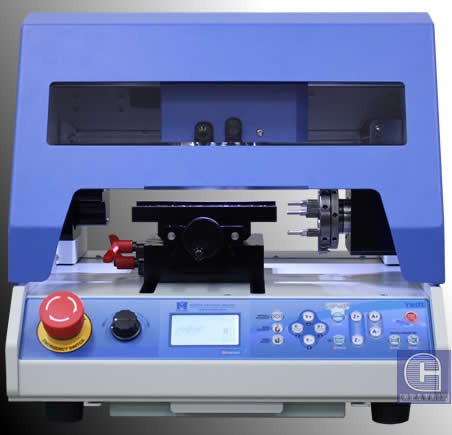

На станке теперь нет задней стенки - можно обрабатывать длинные  изделия

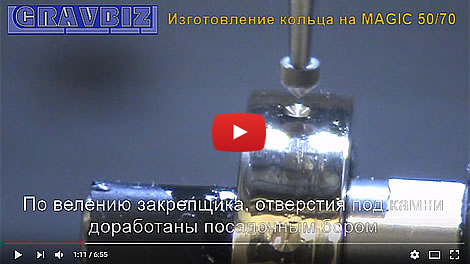

Изготовление кольца на станке с ЧПУ Magic

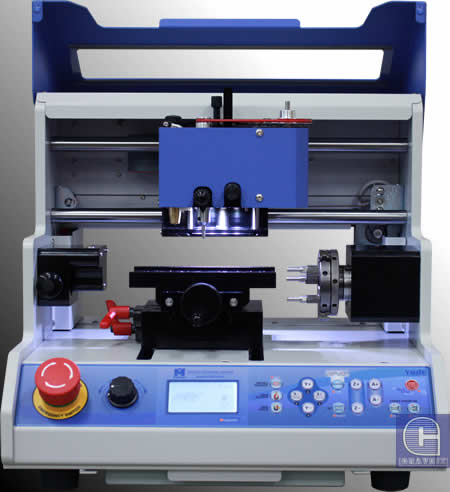

Настольный фрезерный гравировальный станок с ЧПУ MAGIC 70

Смотреть видео возможностей фрезерно-гравировального станка MAGIC 70

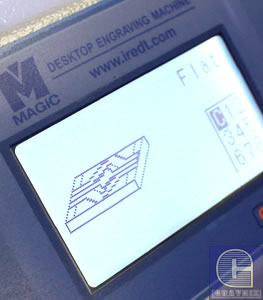

Большой яркий экран фрезерного станка MAGIC 70 отображает настройки станка		Тиски станка MAGIC 70 имеют линейку для более точного размещения заготовок

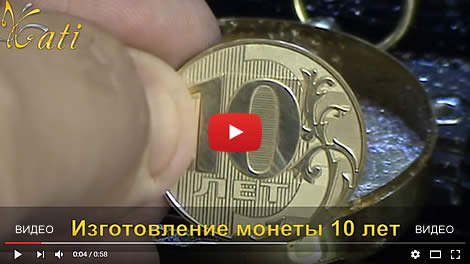

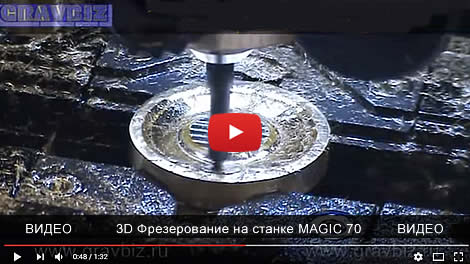

Видео: 3D фрезерование и гравировка юбилейной монеты на гравировальном фрезерном станке MAGIC 70

ОТЛИЧИТЕЛЬНЫЕ ВОЗМОЖНОСТИ НАСТОЛЬНОГО ФРЕЗЕРНОГО ГРАВИРОВАЛЬНОГО СТАНКА С ЧПУ MAGIC 70

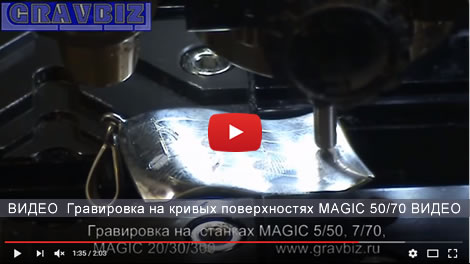

Отличительной особенностью станков Magic является возможность гравировки по искривленным поверхностям. Данная возможность будет незаменимой при нанесении гравировки на детали полученные литьем или штамповкой, например в случае промышленной гравировки или изготовлении сувенирной продукции. Есть два варианта нанесения гравировки на неровные поверхности.

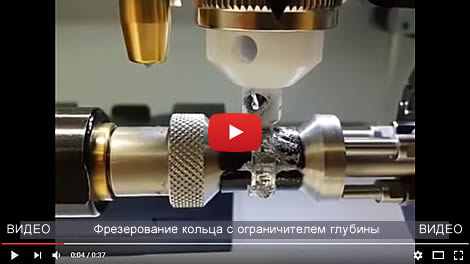

Смотреть видео: Фрезерование кольца с ограничителем глубины

Гравировка с регулятором глубины. В случае когда необходимо обеспечивать глубину гравировки на неровной детали, например при нанесении маркировки на детали и панели под последующую затирку отличным решением будет использование регулятора глубины. В данном режиме специальное кольцо вокруг инструмента ходит по поверхности материала, а гравер выставлен на фиксированную высоту что позволяет выдержать необходимую глубину гравировки на все поверхности детали.

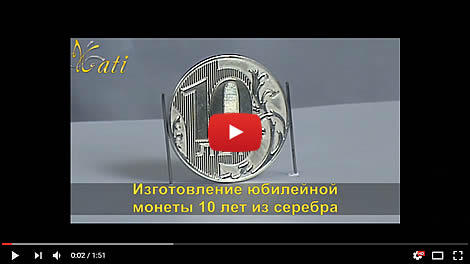

Такую юбилейную монеты вы можете изготовить на фрезерном гравировальном станке с ЧПУ MAGIC 70

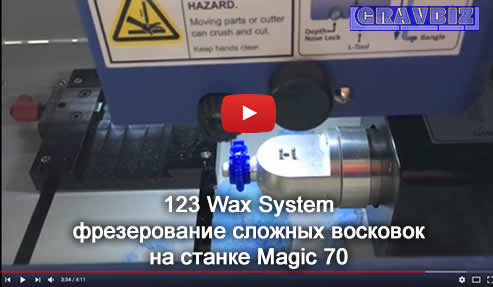

Фрезерно-гравировальный станок может фрезеровать и воск и металлы. Мощности достаточно.

При работе в обоих режимах шпиндельный узел станка переводится в плавающее положение, что позволяет отслеживать искривление детали, а сила сжатия пружины задаваемая из программного обеспечения позволит подобрать режим работы обеспечивающий требуемое качество обработки.

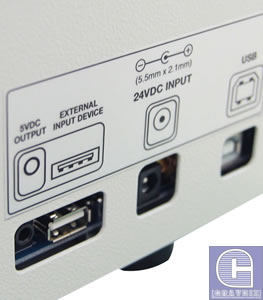

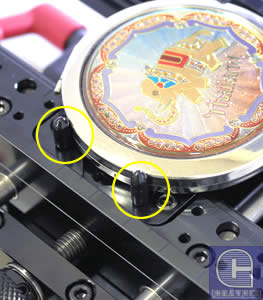

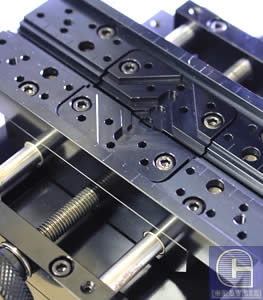

Простое крепление заготовок в самоцентрирующих тисках на станке MAGIC 70		Возможность подключения внешних устройств к станку Magic 70

Пример гравировки на изогнутых поверхностях. Гравировка нот на серебряном флаге.

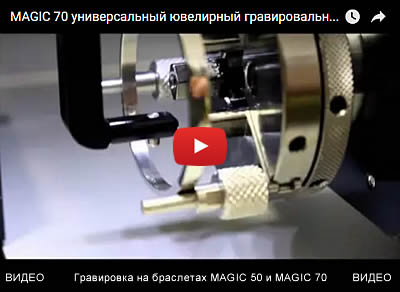

Гравировка внутри и снаружи колец на станке MAGIC 70		Гравировка внутри и снаружи браслетов на станке MAGIC 70

Безопасная гравировка на ручках на станке MAGIC 70

Появилась возможность алмазной круговой огранки и гравировки на кольцах

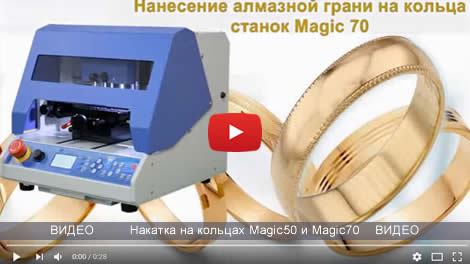

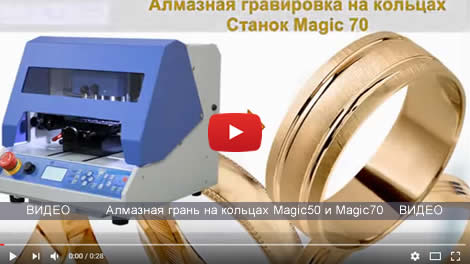

Видео: Как наносится алмазная грань на кольца  Станок Magic 70 и Magic 50

Видео: Как наносится круговая накатка на кольца  Станок Magic 70 и Magic 50

 Гравировка алмазным гравером - специальным инструментом в наконечник которого установлен технический алмаз - работает без вращения шпинделя и позволяет "царапать" изображения на поверхности заготовки. Данный метод идеален для создания сувенирной продукции, т.к. позволяет получить великолепное качество гравировки на блестящих поверхностях, в том числе на нержавеющей стали.

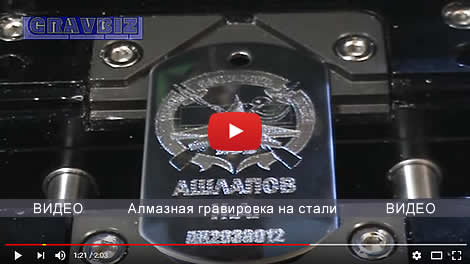

Алмазная гравировка на стали с эффектом гильоширования

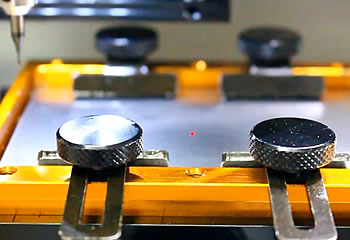

Фрезерно гравировальный станок с ЧПУ MAGIC 70 оснащен лазерным целеуказателем, который позволяет проверить область обработки изделия и при необходимости сместить эту область в нужное положение.

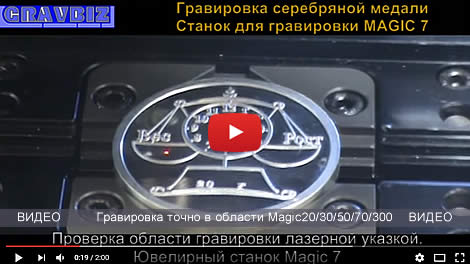

На представленном видео, наглядно показано использование лазерного целеуказателя, при впечатывании надписи в монету

Гравировка точно в область. Предварительная проверка области гравировки лазерным указателем.

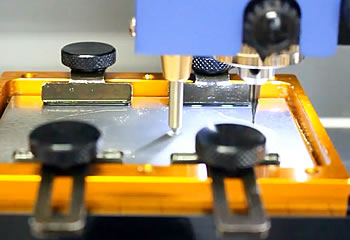

Фрезерно-гравировальный станок MAGIC 70 способен изготавливать именные подвески и работать с микрофрезами. Для этого станок оснащен автоматическим щупом, который измеряет высоту заготовки без касания заготовки тончайшей микрофрезой.

Простое крепление заготовок в самоцентрирующих тисках на станке MAGIC 70

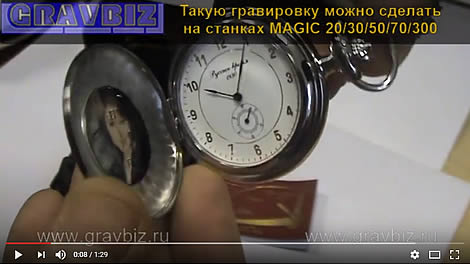

Гравировка на часах с выпуклой .

Подсветка рабочей зоны фрезерно-гравировального станка MAGIC 70		Регулировка оборотов шпинделя фрезерно-гравировального станка MAGIC 70

Фрезерный гравировальный станок с ЧПУ MAGIC 70 сам обсчитывает наклон плоской заготовки и вносит корректировку в управляющую программу. Гравировка проходит с учетом наклона.

Фрезерная ванна для изготовления подвесок с именем для станка MAGIC 70		Жесткое крепление гравера для колец и браслетов на станке MAGIC 70

Все станки MAGIC разработаны с учетом требований долгосрочной работы. Гравировальный станок MAGIC 70 производится и собирается в Южной Корее со строгим контролем качества на всех этапах производства.

Для обеспечения высокого качества гравировки, особенно при работе мелким инструментом была пересмотрена конструкция шпинделя по сравнению с предыдущем поколением данного станка. Гравировальный станок MAGIC 70 специально разработан для применения ювелирном производстве, точном приборостроении, но также может использоваться для гравировки сувенирной и тиражной продукции.

Сравнение гравировального станка Magic 50 и Magic 70 фрезерно-гравировального станка

ХАРАКТЕРИСТИКИ НАСТОЛЬНОГО ФРЕЗЕРНОГО ГРАВИРОВАЛЬНОГО СТАНКА С ЧПУ MAGIC 70

Размер станка: 395(Ш) х 375(В) х 394(Г)мм Мощность шпинделя : 27 Вт Частота вращения шпинделя : 9000 - 15000 об/мин Область гравировки по оси Х : 120 мм Область гравировки по оси Y : 95 мм Высота по оси Z : 38,5 мм Внешний Ø цилиндрической заготовки: 83 мм Внутренний Ø цилиндрической заготовки: 13-83 мм Вес: 32,5 кг Точность: XY - 0.005мм, Z - 0.00125мм Скорость подачи по осям: X Y Z - до 36мм/сек Скорость подачи при фотогравировке: до 48 мм/сек Питание: 220В, 50/60Гц Операционная система компьютера: Windows 2000/XP/7/8/10

ПОЛНАЯ КОМПЛЕКТАЦИЯ НАСТОЛЬНОГО ГРАВИРОВАЛЬНО-ФРЕЗЕРНОГО СТАНКА ДЛЯ ЮВЕЛИРОВ MAGIC 70

Блок питания	1шт		Шестигранник 2,0 мм	1шт
Кабель питания			Шестигранник для замены граверов 1,5 мм	1шт
Фиксатор - ванна для фрезеровки монограмм и именных подвесок	1шт		Дополнительные накладки на тиски для зажима фляжек и др.	2шт
Кабель USB	1шт		Концевая Фреза для фрезеровки именных подвесок	1шт
Штифты к тискам	6шт		Алмазный гравер	1шт
Пальцы для фиксации плоских колец	3шт		Переходник для крепления браслетов	3шт
Пальцы для фиксации округлых широких колец	3шт		Ручки затяжки ротационного фиксатора	2шт
Пальцы для фиксации округлых узких колец	3шт		Ключ для фиксации пальцев в ротационной оси	1шт
Держатель для цилиндрических заготовок и ручек	1шт		Запасной ремень привода шпинделя	1шт
Драйвера и программное обеспечение MagicArt	1шт		Доступ к видео урокам по работе со станком
Руководство по эксплуатации (инструкция) на русском языке	1шт		Руководство по эксплуатации (инструкция) на английском языке	1шт

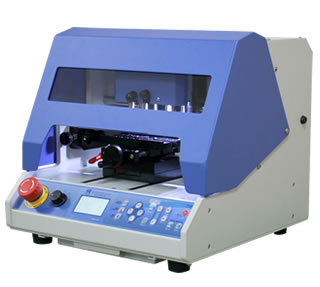

НАСТОЛЬНЫЙ ФРЕЗЕРНО-ГРАВИРОВАЛЬНЫЙ СТАНОК С ЧПУ ДЛЯ ЮВЕЛИРОВ MAGIC 70

Станок Magic 7 и комплектующие
Программное обеспечение MagicArt на английском языке
Программное обеспечение MagicArt на русском языке
Доступ к обновлениям программного обеспечения MagicArt
Руководство по эксплуатации на английском языке базовое
Руководство по эксплуатации на русском языке базовое
Руководство по эксплуатации на английском языке для 3D обработки
Руководство по эксплуатации на русском языке для 3D обработки
Бесплатные шаблоны для гравировки
Обучение работе со станком 2 ак.ч.
Видео уроки на русском языке
Обучение работе с программой MagicArt 2 ак.ч.
Доступ к обновлениям Redt на корейском языке
Доступ к учебной части сайта на русском языке www.redt-magic.ru
Бесплатная реклама услуг покупателя на сайте официального дилера
Удаленный доступ и решение вопросов через интернет
Техническая поддержка
Стандартное гарантийное обслуживание (запчасти доставляются от производителя Южная Корея)
Гарантийное обслуживание от официального дилера (запчасти на складе в Москве)
Бесплатная проверка станка перед отправкой
Срок отгрузки (наличие на складе в Москве)

Внимание! В связи с изменением курса валют к рублю, точная стоимость определяется на день оформления счета.
