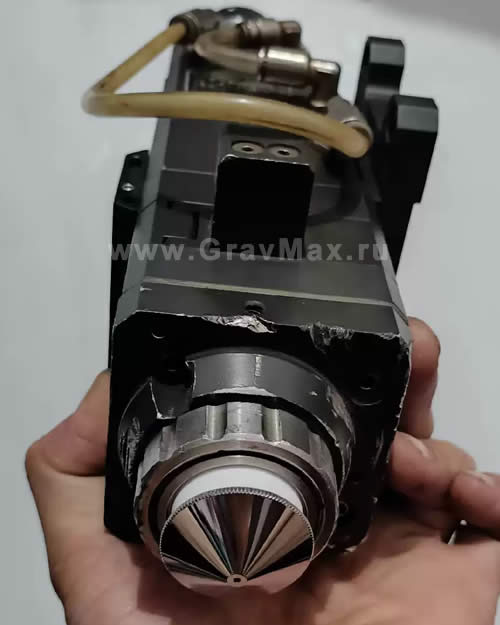

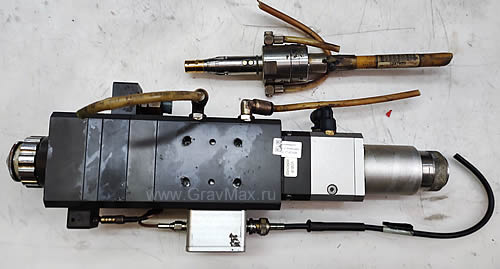

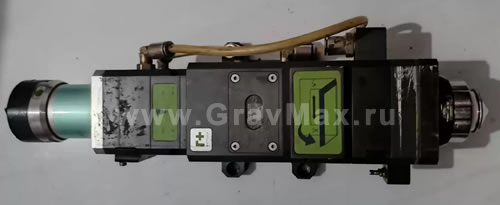

Ремонт лазерной головы Raytools BT240
Ремонт лазерной головы Raytools BT240
Характеристики головы лазерной резки Raytools BT240
|
Модель |
BT240S-2 |
BT240S-3.3 |
|
Максимальная входная мощность лазера, кВт |
2 |
3.3 |
|
Разъем для подключения оптоволокна |
QBH, QD и другие |
|
|
Световой диаметр, мм |
28 |
|
|
Коллимационное фокусное расстояние, мм |
100 |
|
|
Номинальное фокусное расстояние (фокусирующая линза поставляется по запросу), мм |
125, 155, 200 |
|
|
Тип фокусировки |
Ручная |
|
|
Диапазон фокусировки, мм |
±10 |
|
|
Точность регулировки, мкм |
≤50 |
|
|
Верхнее защитное стекло |
D24.9x1.5 |
|
|
Коллимационный модуль |
D30 F100 |
|
|
Нижнее защитное стекло |
D27.9x4.1 |
|
|
Модуль фокусировки |
D30 F125 |
|
|
Уплотнительное кольцо, мм |
D32.2х3.55 |
|
|
Диаметр сопла, мм |
0.8, 1.0, 1.2, 1.5, 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0 |
|
|
Давление вспомогательного газа, бар |
≤25 |
|

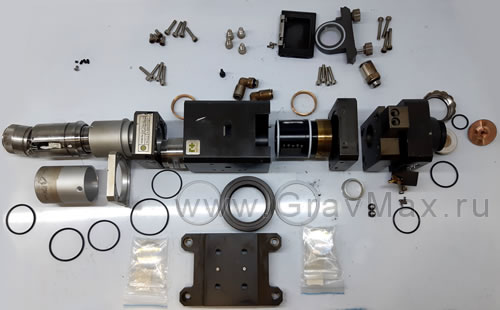

Полная разборка лазерной головы Raytools BT240
Полная очистка внутренних поверхностей, обеспыливание, замена оптики: линз и защитных стекол, замена резиновых уплотнителей.
Сроки выполнения работ по ремонту лазерной головы 1-30 дней
