QBH - quartz block head

Головка кварцевого блока

Полировать QBH или менять кабель?

QBH - головка кварцевого блока служит для вывода лазерного излучения из волокна в свободное пространство. Лазерное излучение передается по кварцевому волокну. Диаметр волокна от 100 до 500микрон.

Излучение обладает большой плотностью энергии и его трудно сфокусировать пистолетом лазерной сварки или головой лазерной резки на нужном расстоянии.

Для увеличения апертуры лазерного излучения служит кварцевый блок на окончании волокна.

Как устроен QBH коннектор

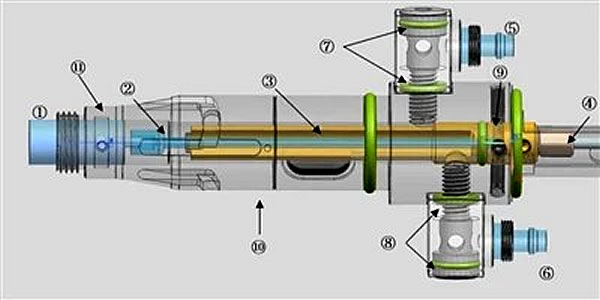

Коннектор служит для упрощения присоединения лазерного источника к рабочему инструменту: лазерной режущей голове или пистолету лазерной сварки. Внутри проходит волокно от лазерного источника, система жидкостного охлаждения, датчики и QBH - кварцевый блок.

Кварц приваривается к волокну на специальных станках. Если волокно отвалилось от кварца, то ремонту этот узел уже больше не подлежит. Только замена.

Лазерное излучение по волокну поступает в кварцевый блок и претерпевает изменения - расширяется. На выходе в кварц апертура лазерного излучения может быть 100-500мкм, а на выходе 5-8мм

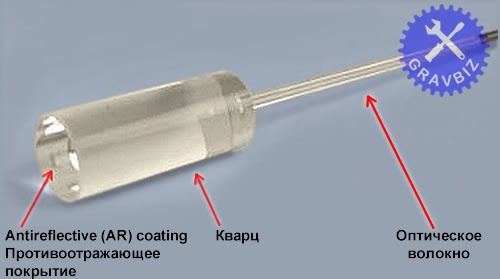

Торец  кварца QBH покрывают в специальных вакуумных камерах одним или несколькими слоями антиотражающего покрытия. Антиотражающее покрытие служит для защиты лазерного источника от обратного излучения.

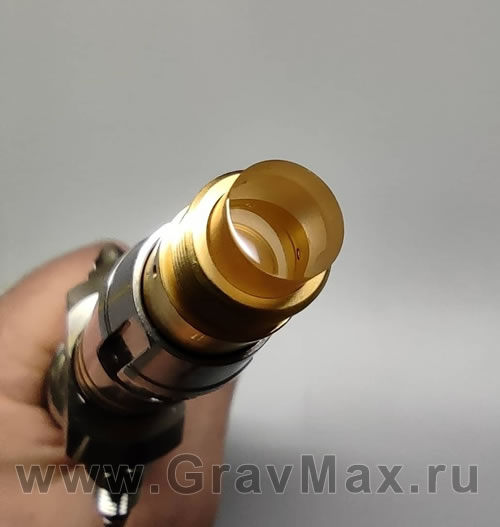

QBH кварц должен быть чистым, без пыли, грязи, сколов прогаров, см. ниже

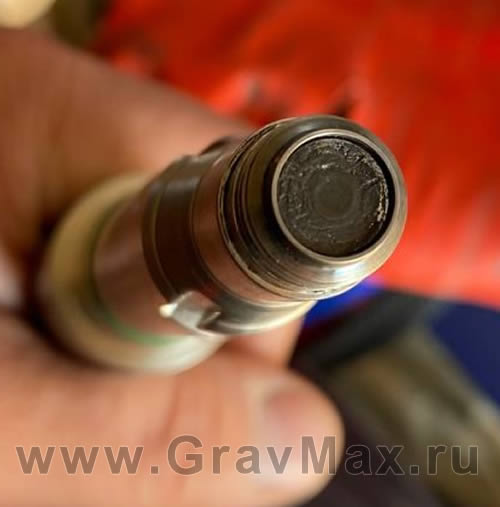

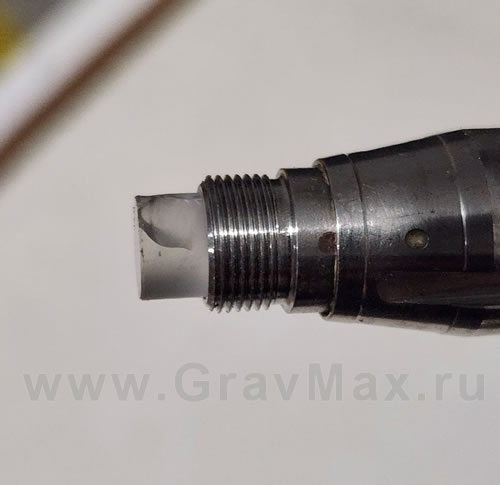

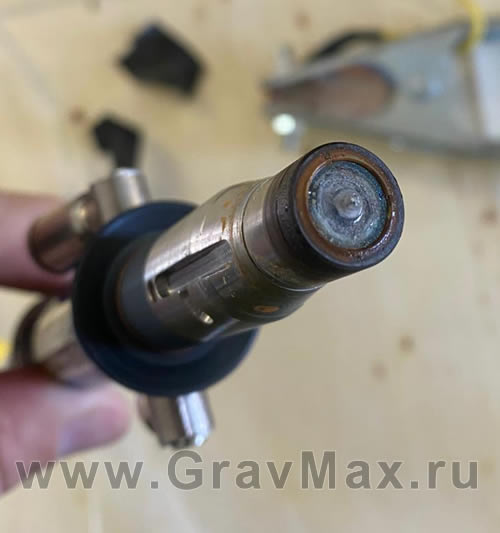

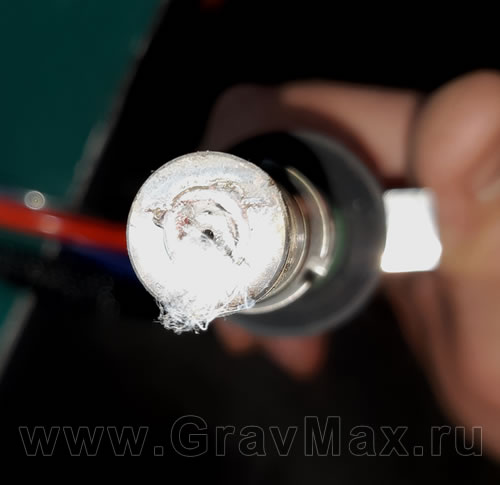

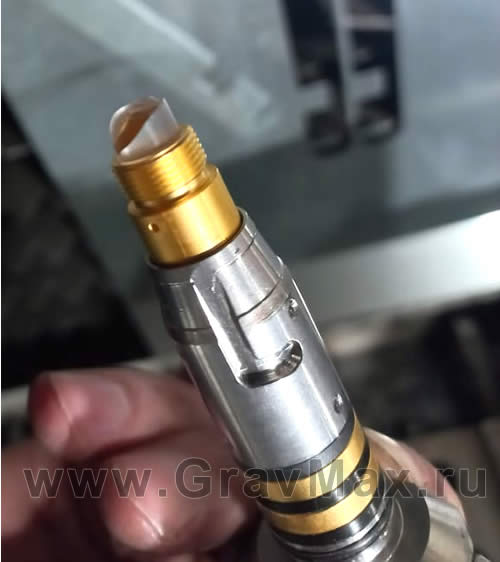

Если на кварце появились сколы, прогары или термические повреждения, то кабель с QBH нужно менять.

В последнее время распространился способ ремонта QBH коннектора - полировка. При полировке стачивается часть поврежденного кристалла с антиотражающим покрытием и далее полируется.

Что может быть после полировки QBH кристалла кабеля доставки лазерного излучения.

Удаляется антиотражающее покрытие. Для мощных лазерных источников это может быть критичным. Уменьшение защиты от обратного лазерного излучения может вызвать повреждения волокна и оптических элементов внутри лазерного модуля.

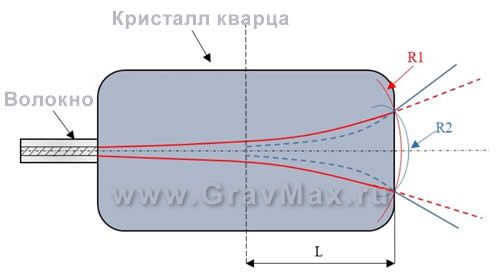

Может измениться апертура лазерного излучения. Это хорошо видно по рисунку ниже.

Измененная апертура лазерного излучения может влиять на лазерную голову, пистолет лазерной сварки или другое исполнительное устройство.

Может измениться направление лазерного излучения при несоблюдении перпендикулярности торца кварца, что тоже может плохо сказаться на исполнительных устройствах.

Кварцевый блок QBH при долговременной работе накапливает внутренние микропузыри и микродеформации кристалла. Кварцевый блок лазера не вечен. Это заменяемая запасная часть.Срок службы от 1го до 3х лет. Далее он может прогореть и лучше его заменить.

Для маломощных источников 500-1500Вт это менее значительно, нежели чем для мощных лазером 3-6-12 кВт.

Если поврежден QBH коннектор на дорогих и мощных лазерных источниках, то лучше заменить кабель доставки лазерного излучения вместе с коннектором. Это предотвратит возможное повреждение всего источника.

Для маломощных источников, где плотность энергии гораздо ниже, можно восстановить кварц полировкой. Но при таком восстановлении QBH коннектора нужно учитывать, опасности, описанные выше.
